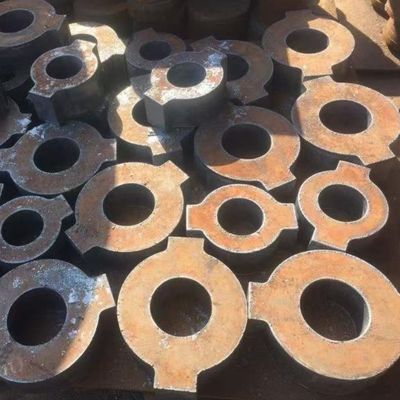

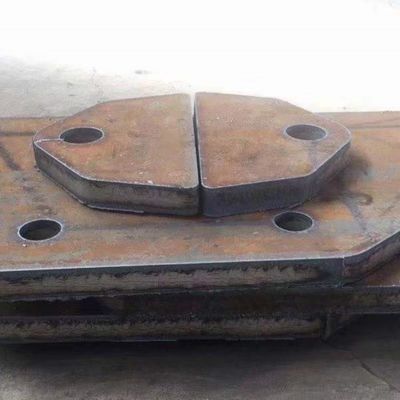

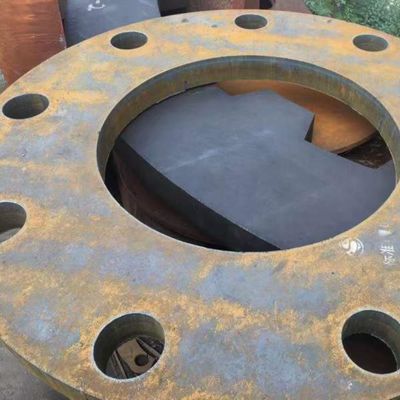

ASTM AISI 4140 JIS SCM440 DIN 42CrMo4 DIN1.7225 Alaşımlı Çelik Levha Boyut 4' x 8' x 50 mm
SAE AISI 4140 Alaşımlı Çelik
SAE 4140 (AISI 4140 çeliği), Cr-Mo serisi (Krom molibden serisi) düşük alaşımlı bir çeliktir, malzeme yüksek mukavemete ve sertleşebilirliğe, iyi tokluğa, söndürme sırasında küçük deformasyona, yüksek sürünme mukavemetine ve yüksek sıcaklıkta uzun süreli mukavemete sahiptir.
4140 Çelik Kullanım Alanları
AISI SAE 4140 alaşımlı çelik yuvarlak çubuk, yassı ve kare çubuk, çelik levha, çelik boru olarak üretilebilir ve havacılık, petrol ve gaz ve otomotiv endüstrilerinde birçok kullanıma sahiptir, tipik kullanımları ince duvarlı basınçlı kaplar, dövme dişliler ve millerdir (Motor milleri, pompa milleri, hidrolik milleri vb.), miller (torna milleri, freze milleri vb.), halkalar, kelepçeler, yüksek mukavemetli cıvatalar, valf başlığı, vidalar, somunlar, sonsuz vidalar, pensler, burulma çubukları ve çeşitli yüzey sertleştirilmiş parçalar.
Veri Sayfası ve Spesifikasyon
Aşağıda kimyasal bileşim, özellikler ve eşdeğer çizelge vb. dahil olmak üzere 4140 alaşımlı çelik veri sayfaları bulunmaktadır.
AISI SAE 4140 Kimyasal Bileşim
Aşağıdaki tablo AISI 4140 kimyasal bileşimini listelemektedir.
|
AISI SAE 4140 Kimyasal Bileşim (%) |
| Çelik (UNS) |
C |
Si |
Mn |
P (≤) |
S (≤) |
Cr |
Mo |
Ni |
| 4140 (G41400) |
0.38-0.43 |
0.15-0.35 |
0.75-1.00 |
0.035 |
0.040 |
0.80-1.10 |
0.15-0.25 |
– |
AISI 4140 Çelik Mekanik Özellikleri
Malzeme 4140 mekanik özellikleri aşağıdaki tabloda verilmiştir.
| Çelik |
Çekme mukavemeti, Mpa (ksi) |
Akma mukavemeti, Mpa (ksi) |
50 mm'de uzama (2 inç), % |
Kesit daralması, % |
Sertlik (HB) |
Numune çapı |
Koşullar |
| AISI 4140 |
1020 (148) |
655 (95) |
17.7 |
46.8 |
302 |
25.4mm (1 inç) |
870 °C (1600 °F) normalize edilmiş |
| 655 (95) |
414 (60) |
25.7 |
56.9 |
197 |
815 °C (1500 °F) tavlanmış |
| 1075 (156) |
986 (143) |
15.5 |
56.9 |
311 |
845 °C (1550 °F) su verilmiş ve 540 °C (1000 °F) temperlenmiş |
SAE 4140 Fiziksel Özellikleri
Notlar: 10-6/K = 10-6.K-1 = (µm/m)/°C
| Malzeme 4140 lineer termal genleşme katsayıları |
| Sıcaklık, °C (°F) |
Değer (10-6/K) |
İşlem veya durum |
| 20-100 (68-212) |
12.2 |
Yağda sertleştirilmiş, temperlenmiş |
| 20-200 (68-392) |
12.6 |
| 20-400 (68-752) |
13.6 |
| 20-600 (68-1112) |
14.5 |
| 4140 ısıl iletkenliği |
| Değer (W/m·K) |
Sıcaklık, °C (°F) |
İşlem veya durum |
| 42.7 |
100 (212) |
Sertleştirilmiş ve
temperlenmiş |
| 42.3 |
200 (392) |
| 37.7 |
400 (752) |
| 33.1 |
600 (1112) |
| AISI / SAE 4140 Özgül Isısı |
| Değer (J/Kg·K) |
Sıcaklık, °C (°F) |
İşlem veya durum |
| 473 |
20-200 (68-392) |
Sertleştirilmiş ve
temperlenmiş |
| 519 |
20-400 (68-752) |
| 561 |
20-600 (68-1112) |
| Malzeme 4140 Çelik Elektriksel Direnci |
| Değer (µΩ· m) |
Sıcaklık, °C (°F) |
İşlem veya durum |
| 0.22 |
20 (68) |
Sertleştirilmiş ve
temperlenmiş |
| 0.26 |
100 (212) |
| 0.33 |
200 (392) |
| 0.48 |
400 (752) |
| 0.65 |
600 (1112) |
Malzeme 4140 Çelik Isıl İşlemi
Aşağıdaki tablo AISI 4140 çelik ısıl işlemini, Rockwell sertliğini göstermektedir.
| Malzeme 4140 Isıl İşlem |
Sıcaklık, °C (°F) |
4140 çelik sertliği |
Soğutma/Ortam |
| Normalleştirme |
870 (1600) |
302 HB |
Hava |
| Tavlama |
790-845 (1455-1555) |
197 HB |
Fırında soğutma |
| Sertleştirme |
830-845 (1525-1555) |
|
Yağ |
| Temperleme (2 saat) |
205 (400) |
58 HRC |
Yağda sertleştirme |
| 260 (500) |
54 HRC |
| 315 (600) |
50 HRC |
| 370 (700) |
47 HRC |
| 425 (800) |
45 HRC |
| 480 (900) |
40 HRC |
| 540 (1000) |
35 HRC |
| 595 (1100) |
33 HRC |
| 650 (1200) |
28 HRC |
Normalleştirme
4140 alaşımlı çelik tipik olarak 870 °C (1600°F) sıcaklıkta normalize edilir ve sabit havada belirtilen bir sıcaklıkta soğutulmalıdır.
Sferoidleştirme Tavlaması
4140 alaşımlı çeliğin sferoidleştirme tavlaması için, 749 °C (1380 °F) sıcaklığa kadar ısıl işlem görmesi, ardından saatte 6 °C (10 °F) hızla 666 °C (1230 °F)ye yavaşça soğutulması veya izotermal tavlama için 675 °C (1250 °F)ye hızlı soğutulması gerekir.
Tam Tavlama
845 °C (1555 °F)ye ısıl işlem, 755 °C (1390 °F)den saatte 14 °C (25 °F) hızla 665 °C (1230 °F)ye yavaş soğutma veya 5 saatlik izotermal tavlama için 675 °C (1250 °F)ye hızlı soğutma.
Temperleme
4140 alaşımlı çeliğin temperleme sıcaklığı, normalleştirme ve yağda sertleştirmeden sonra 204-649 °C (400-1200°F) arasında olabilir ve elde edilen karşılık gelen Rockwell sertliği elde edilebilir.
Dövme
Malzeme 4140 dövme sıcaklığı yaklaşık 1232 °C (2250 °F)dir.
4140 Çelik Kaynağı
Tüm yaygın ark kaynak işlemleri, (SAW, SMAW, FCAW, GMAW, GTAW) 4140 alaşımlı çeliği kaynaklamak için kullanılabilir, ancak çatlamayı önlemek için kaynak öncesinde 170-350 °C (350-650 °F)ye ön ısıtılmalı, ön ısıtma ara sıcaklığı çeliğin kesit kalınlığına bağlıdır.
Eşdeğer Malzeme
AISI 4140 eşdeğer malzemesi aşağıdaki tabloda listelenmiştir.
| AISI 4140 Eşdeğer Malzeme |
| ABD |
Avrupa Birliği |
Çin |
Japonya |
ISO |
| Standart |
Sınıf (UNS) |
Standart |
Sınıf (Çelik Numarası) |
Standart |
Sınıf |
Standart |
Sınıf |
Standart |
Sınıf |
AISI SAE;
ASTM A29/A29M |
4140 (G41400) |
EN 10083-3 |
42CrMo4 (1.7225) |
GB/T 3077 |
42CrMo |
JISG 4105 |
SCM440 |
|
