|
Ürün ayrıntıları:
|
| Teknik: | sıcak haddelenmiş | İle kullanılan: | Çiçek/Yeşil Bitki,Yapay Çiçek |
|---|---|---|---|
| Yüzeyi bitirin: | Aynalı/Fırçalanmış/Saten | Ağırlık: | Hafif |
| Şirket: | fabrika | HS kodu: | 72192100 72192200 72192300 |

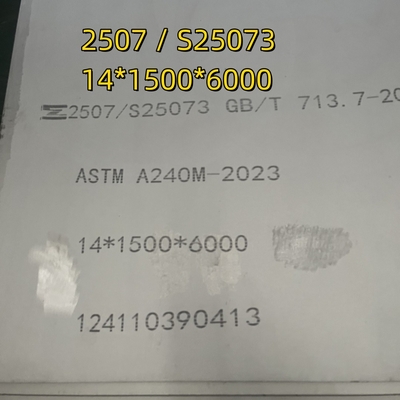

| Ürün: | Paslanmaz çelik plakaları | Sınıf: | 2507 S32750 1.4410 |
| Standart boyut: | 1500*6000mm | Pas geçirmez: | - Evet. |
| Dayanıklılık: | Uzun süreli | Boyut: | özelleştirilebilir |
| Isı Direnci: | Yüksek | Renk: | Doğal renk |
| Kenar: | Freze Kenarı veya Yarık Kenar | ||
| Vurgulamak: | 2507 Çifte çelik plaka,1.4410 Dupleks Çelik Plakası,12 mm dupleks çelik levha |
||
Duplex 2507 paslanmaz çelik korozyon direnci ve olağanüstü dayanıklılığı ile bilinir.Duplex 2507 paslanmaz çelik,: açık deniz petrol platformları, kimyasal işleme ekipmanları ve deniz bileşenleri.
Bu makalede, Duplex 2507 paslanmaz çelik, kullanımları, bileşimi, özellikleri ve özellikleri de dahil olmak üzere daha yakından bakacağız.
Dupleks 2507 paslanmaz çelik, düşük karbon (% 0.03'e kadar), krom (% 25), nikel (% 7), ve molibden (% 4) içeren süper dupleks bir paslanmaz çeliktir.Duplex 2507 paslanmaz çelik, olağanüstü dayanıklılık ve korozyona direnç gerektiren uygulamalar için katı talepleri karşılamak için tasarlanmıştır.Bu uygulamalar arasında kimyasal işlemlerde, petrokimyasal endüstrilerde ve deniz suyu ortamlarında kullanılan ekipmanlar yer almaktadır.Bu çelik, klorürden kaynaklanan stres korozyon çatlamasına karşı olağanüstü direnç göstermektedir.Yüksek krom, molibden ve azot seviyeleri sayesinde, çukurlara, çatlaklara ve genel korozyon biçimlerine karşı mükemmel koruma sağlar.
Kimyasal bileşimi (kütle yüzdesi) ve PREN numarası, süper dupleks 2507 paslanmaz çelik aşağıdaki tabloda verilmiştir.Demir içerir.
| Adı | 2507 |
|---|---|
|
UNS
|
S32750; S25073
|
|
Hayır.
|
1.4410
|
|
C (max.)
|
0.03
|
|
M
|
1.2
|
|
Evet.
|
0.8
|
|
Kr
|
24.0-26.0
|
|
Ni
|
6.0-8.0
|
|
Mo.
|
3.0-5.0
|
|
N
|
0.24-0.32
|
|
Cu
|
0.5
|
|
Diğerleri
|
S 0.020 maksimum; P 0.035 maksimum
|
|
PREN
|
40-43
|
Sıcak şekillendirme
2507 1875 ° F ve 2250 ° F arasında sıcak çalıştırılmalıdır. Bunun ardından en az 1925 ° F'de bir çözeltme kızartması ve hızlı bir hava veya su söndürmesi yapılmalıdır.
Soğuk Formlama
Sıcak işleme 2507 için en yaygın paslanmaz çelik şekillendirme yöntemlerinin çoğu kullanılabilir.Alaşım, austenitik çeliklerden daha yüksek bir verim gücüne ve daha düşük bir esnekliğe sahiptir, bu nedenle üreticiler daha yüksek şekillendirme kuvvetlerini bulabilirler., daha fazla bükme yarıçapı ve springback için daha fazla izin gereklidir.ve benzeri işlemler, austenitik paslanmaz çeliklere göre 2507 üzerinde daha zordur.Formlama% 10'dan fazla soğuk deformasyon gerektirdiğinde, bir çözeltme kızartması ve söndürme önerilir.
Isı Tedavisi
2507 sıcak veya soğuk şekillendirilmesinden sonra çözeltisi ile kızartılmalı ve söndürülmelidir.Anilleme hemen sonra hızlı bir hava veya su söndürme ile takip edilmelidirMaksimum korozyon direnci elde etmek için, ısı ile tedavi edilen ürünler turşulanmalı ve yıkanmalıdır.
Kaynaklama
2507 iyi kaynaklanabilirliğe sahiptir ve kendine veya diğer malzemelere kalkanlı metal yay kaynak (SMAW), gaz volfram yay kaynak (GTAW), plazma yay kaynak (PAW), akışlı çekirdekli tel (FCW),veya daldırılmış yay kaynak (SAW). 2507/P100 dolgu metali 2507 kaynak yaparken önerilmektedir çünkü uygun çift katlı kaynak yapısını üretir.
2507'nin soğuk metal üzerinde yoğunlaşmayı önlemek dışında önceden ısıtılması gerekli değildir.Kök argon veya % 90 N ile korunmalıdır.2%10 H2Maksimum korozyon direnci için temizleme gazı.
İlgili kişi: Mr. Gao Ben
Tel: +86-18068357371
Faks: 86-0510-88680060
