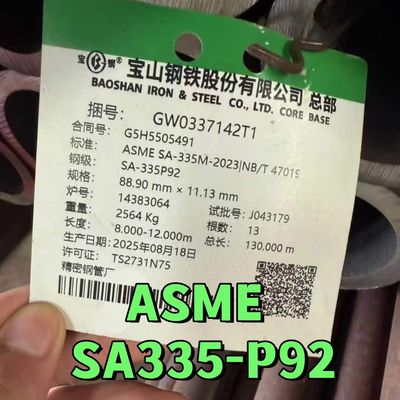

ASME SA335 P92 Yüksek sıcaklıklı kazan için dikişsiz çelik alaşım borusu 88.9*11.13mm
Astm A335 yüksek sıcaklıklı hizmet için dikişsiz ferritik alaşımlı çelik borusu için standart özellik
ASTM A335 standardı sabit A 335/A 335M adı altında yayımlanır; atanmanın hemen ardından gelen numara, orijinal kabul yılı veya revizyona göre,En son revize yılıParantezler içindeki bir sayı son yeniden onaylanma yılını gösterir. Bir üst yazılı epsilon (ュ) son revizyondan veya yeniden onaylanmasından bu yana editoryal bir değişikliği gösterir.
Uygulama Alanı
1.1Bu spesifikasyon yüksek sıcaklıkta hizmet için tasarlanmış nominal (ortalama) duvarlı dikişsiz alaşımlı çelik borusunu kapsar.Flanş (vanstoning)Seçim tasarım, hizmet koşulları, mekanik özellikler ve yüksek sıcaklık özelliklerine bağlı olacaktır.
NOT 1 Α Ek X1, mevcut ticari uygulamalara göre elde edilebilecek boru boyutlarını ve duvar kalınlıklarını listeler.
1.2 Ferritik çeliklerin çeşitli sınıfları (not 2) kapsamaktadır.
Not 2
Bu spesifikasyonda αferritik çelikler, %10'a kadar krom içeren düşük ve orta alaşımlı çelikler olarak tanımlanır.
1.3 İsteğe bağlı ek gereklilikler (S1 ila S7) bulunmaktadır. Bu ek gereklilikler ek testlerin yapılmasını gerektirir ve istendiğinde,Gerekli test sayısıyla birlikte siparişte belirtilmelidir..
1.4 Inch-pound birimlerinde veya SI birimlerinde belirtilen değerler ayrı ayrı standart olarak kabul edilmelidir. Metinde SI birimleri parantez içinde gösterilmektedir.Her bir sistemde belirtilen değerler tam eşdeğer değildir.Bu nedenle, her bir sistem diğerinden bağımsız olarak kullanılmalıdır.Bu spesifikasyonun "M" işareti siparişte belirtilmedikçe, inç-libra birimleri geçerlidir..
Not 3ΑBu standartta, boyutsuz NPS (sayısal boru boyutu) tanımlayıcı, "sayısal çap", "boyut" ve "sayısal boyut" gibi geleneksel terimlerin yerine kullanılmıştır.
Kimyasal bileşimi:
| Sınıf |
C |
M |
P |
S |
Evet. |
Mo. |
| P1 |
0.10-0.20 |
0.30-0.80 |
0.025 |
0.025 |
0.10-0.50 |
0.44-0.65 |
| P2 |
0.10-0.20 |
0.30-0.61 |
0.025 |
0.025 |
0.10-0.30 |
0.44-0.65 |
| P5 |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.45-0.65 |
| P5b |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
1.00-2.00 |
0.45-0.65 |
| P5c |
0.12max |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.45-0.65 |
| P9 |
0.15max |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
0.90-1.10 |
| P11 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50-1.00 |
0.44-0.65 |
| P12 |
0.05-0.15 |
0.30-0.61 |
0.025 |
0.025 |
0.50max |
0.44-0.65 |
| P15 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
1.15-1.65 |
0.44-0.65 |
| P21 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.80-1.06 |
| P22 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50max |
0.87-1.13 |
| P23 |
0.04-0.10 |
0.10-0.60 |
0.030max |
0.010max |
0.50max |
0.05-1.30 |
Mekanik Özellikler
| Mekanik özellikler |
P1,P2 |
P12 |
P23 |
P91 |
P92,P11 |
P122 |
| Çekim gücü |
380 |
415 |
510 |
585 |
620 |
620 |
| Üretim gücü |
205 |
220 |
400 |
415 |
440 |
400 |
| Isı Tedavisi |
A / N + T
|
N+T / Q+T
|
N + T
|
Malzeme ve Üretim
Boru, aşağıda belirtilen nihai ısı işlemi ile sıcak bitirilmiş veya soğuk çekilmiş olabilir.
Sıcak işlem gereksinimleri
| Sınıf |
Sıcak işlem tipi
P5, P9, P11 ve P22 |
Normalleştirme sıcaklık aralığı F [C] |
Subkritik Annealing veya Tempering
Sıcaklık aralığı F [C] |
| A335 P5 (b,c) |
Tam veya İzootermal Anneal |
|
|
| |
Normalleşin ve Temperatör Olun |
***** |
1250 [675] |
| |
Subkritik Anneal (yalnızca P5c) |
***** |
715 - 745) |
| A335 P9 |
Tam veya İzootermal Anneal |
|
|
| |
Normalleşin ve Temperatör Olun |
***** |
1250 [675] |
| A335 P11 |
Tam veya İzootermal Anneal |
|
|
| |
Normalleşin ve Temperatör Olun |
***** |
1200 [650] |
| A335 P22 |
Tam veya İzootermal Anneal |
|
|
| |
Normalleşin ve Temperatör Olun |
***** |
1250 [675] |
| A335 P91 |
Normalleşin ve Temperatör Olun |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
| |
Söndür ve Temper |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
Belirtilen Mekanik Testler
Çapraz veya boylamlı gerim testi ve düzleştirme testi, sertlik testi veya bükme testi
Bir parti tipi fırında ısıyla işlenmiş malzemeler için, her işlenmiş partiden gelen borunun% 5'i üzerinde testler yapılmalıdır.
Devamlı işlemle işlenmiş malzeme için, testler, partiden% 5'ini oluşturmak için yeterli sayıda boru üzerinde yapılmalıdır, ancak hiçbir durumda 2 borudan daha az olmamalıdır.
Sertlik testi için notlar:
P91, 250 HB/265 HV [25HRC]'yi geçmeyen bir sertliğe sahip olamaz.
Eğiliş testi için notlar:
NPS 25'i aşan çaplı borular için ve çap/duvar kalınlığı oranı 7,0 veya daha az olan borular düzleştirme testi yerine bükme testine tabi tutulur.
NPS 10'a eşit veya daha büyük çaplı diğer borular, alıcının onayına tabi olarak düzleştirme testi yerine bükme testi yapılabilir.
Bükme testi numuneleri, bükülmüş bölümün dış tarafında çatlak olmaksızın oda sıcaklığında 180 dereceye kadar bükülmelidir.
Hidrostatik Test
Eğimin iç çapı 25 mm olmalıdır.
Her boru uzunluğu hidro test edilmelidir, üretim seçeneği olarak yıkıcı olmayan elektrik testi kullanılabilir.
Sipariş Verme Bilgisi
Bu spesifikasyona göre malzeme siparişleri, istenen malzemeyi uygun bir şekilde tanımlamak için gerekli olan aşağıdakileri içermelidir:
| miktarı |
Ayaklar, metre veya uzunluk sayısı |
| Malzemenin adı |
Dikişsiz alaşımlı çelik boru |
| Sınıf |
P5, P9, P11, P22, P91 |
| Üretim |
Sıcak bitirilmiş veya soğuk çekilmiş |
| Aşağıdakilerden birini kullanarak boyut: |
| NPS ve Liste Numarası |
| Dış çapı ve nominal duvar kalınlığı |
| Dış çapı ve minimum duvar kalınlığı |
| İç çapı ve nominal duvar kalınlığı |
| İç çapı ve minimum duvar kalınlığı |
| Uzunluk |
Özel veya Rastgele |
| Bitir. Bitir. |
Referanslanan Belgeler
- A999/A999M Alaşımlı ve paslanmaz çelik borular için genel gereksinimler için spesifikasyon
- E213 Metal boru ve boruların ultrasonik incelemesi için uygulama
- E309 Mıknatıs doymayı kullanarak çelik tüp ürünlerinin Eddy-Current incelemesi için uygulama
- E381 Makroetch Testi Yöntemleri Çelik Çubuklar, Billets, Blooms ve Forging
- E527 Tekel Numaralama Sisteminde (UNS) Metal ve Alaşımların Numaralanması Uygulamaları
- E570 Ferromanyetik çelik tüp ürünlerinin akış sızıntılarını inceleme uygulaması
- B36.10M Saldırılmış ve dikişsiz dövme çelik boru
- SAE J 1086 Metaller ve alaşımların numaralandırılması uygulaması (UNS)
- SNT-TC-1A Yok edici olmayan personel yeterliliği ve sertifikası için tavsiye edilen uygulama
Kullanım: Hidrolik boru, sıvı boru, fiziksel inşaat, hidrolik cihaz, otomobil parçaları, Çelik kolye, rulman, hidrolik silindir, Pnömatik silindir ve hidrolik boru
Standart: ISO, JIS, GB, DIN, ASTM, API
2) Kesinlik borusunun çizimi
3) Ürün Boyut Specifikasyon Tablosu (mm) (Mavi Alan)
Notlar:
Soğuk bitirilmiş (Sert): Tüpler son soğuk şekillendirme sonrasında ısı işlemine maruz kalmaz ve bu nedenle deformasyon karşısında oldukça yüksek bir direnci vardır
Soğuk bitirilmiş (Yumuşak): Son ısı işlemi, sınırlı bir deformasyon içeren soğuk çekim ile takip edilir. Uygun bir daha fazla işleme, belirli bir soğuk şekillendirme derecesine izin verir (örneğin bükme,genişliyor)
6) Ürün Uygulama Sanayi
Uygulama Alanı:
Mekanik işleme, makine üretimi, otomotiv
7) Kalite kontrolü
A. Gelişmiş Üretim Ekipmanı
B. Üretim Akışı
C. Yetenekli ve nitelikli işçiler, çalışma öncesi eğitim ve test
D. Sıkı Kalite Kontrol Sistemi
8) Ambalaj ve Nakliye
A) Paketleme Yöntemi
Küçük boyutta paketlerde, büyük boyutta toplu olarak, iki ucunu da korumak için plastik kapağı, denizcilik ambalajı veya müşterilerin isteklerine göre.
B) Nakliye yolu
Müşterinin isteğine göre.
Genellikle deniz yoluyla, hava yoluyla, tren yoluyla veya nehir ve deniz koordinasyonlu taşımacılığı ile.
Sık Sorulan Sorular
Ödeme süreniz ne olacak?
A: Genellikle T / T veya L / C,% 30 depozitosu ve teslimattan% 70 önce.
S: standart teslimat tarihinize ne dersiniz?
A: Depozito aldıktan sonra 30 gün
Peki ya kapasiteniz?
Cevap: Çelik borular için ayda 50.000 ton, yılda 600.000 ton. Boru armatürleri için yılda 30.000 ton.
Peki ya paketiniz?
A: Genellikle müşterinin isteklerine göre.
Genel ambalaj bilgileri: Küçük boyutlar, toplu olarak büyük boyutlar, bazı boyutlar iki ucunu da korumak için plastik kapağı olan, denizcilik uygun ambalajlar.
S: Ana pazarınız ve ana müşterileriniz nedir?
A: Çelik borular ve boru armatürleri konusunda 12 yıllık deneyime sahibiz. Ana pazarımız Çin, Singapur vb.
S: Ürünlerin bir kalite sorunu varsa, bununla nasıl başa çıkacaksınız?
C: Tüm kalite sorunlarımızdan biz sorumlu olacağız.
S: Sizden doğru fiyat / teklif nasıl alabilirim?
A: Lütfen aşağıdaki ayrıntıları bize bildirin ve size teklifimizi en kısa sürede göndereceğiz:
1) Borunun dış çapı
2) Duvar kalınlığı
3) Bölüm şekli ( yuvarlak, kare vb.)
4) Her borunun uzunluğu
5) Çelik sınıfı
6) Standart (örneğin: API 5L)
7) Sipariş miktarı
8) İsimlendirme (BK, BKW vb.)
9) Ticaret Şartları
Not: Daha ayrıntılı bilgi verdiğinizde, daha kesin fiyatı sağladık.
